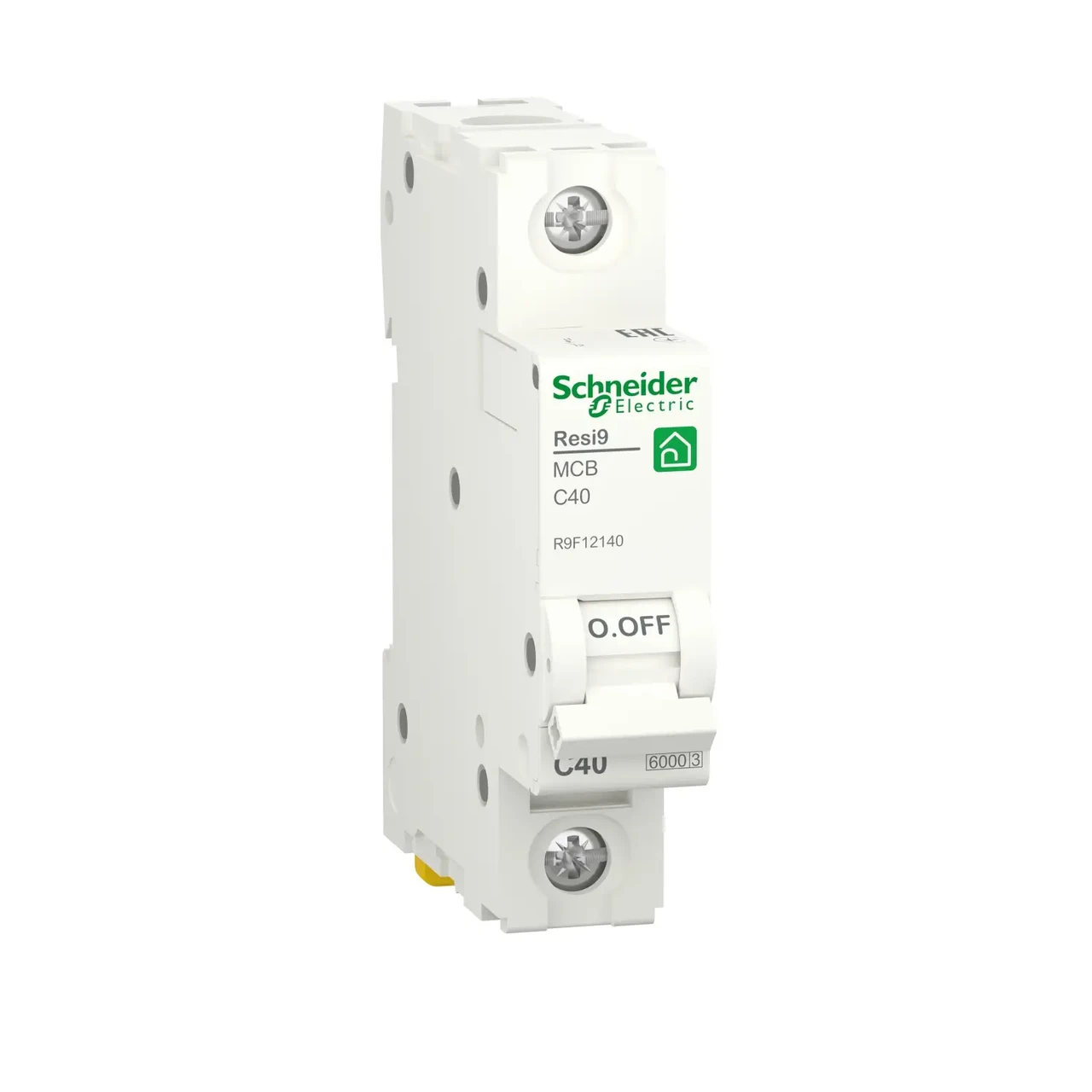

Автоматичний вимикач Schneider-Electric RESI9 40 А, 1P, крива С, 6кА, R9F12140
- Готово до відправки
- Код: R9F12140
312 ₴
Мініатюрний автоматичний вимикач Resi9. Це 1-полюсний вимикач, з номінальним струмом 40 A та кривою відключення С. Номінальна відключаюча здатність становить до 6000 А при напрузі 230 В АС відповідно до стандарту EN/МЕК 60898-1. Цей продукт відповідає стандарту EN/МЕК 60898-1. Автоматичний вимикач захищає коло від струму короткого замикання та перевантаження. Resi9 призначений для житлового будівництва. Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Робоча частота 50 Гц або 60 Гц. Його можна встановити на DIN-рейку для модульної установки. Його ширина становить 2 кроки по 9 мм. Колір виробу білий (RAL9003). Розміри (Ш) 18 мм х (В) 81 мм х (Г) 72 мм. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 в щиті. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 60°C.
| Назва продукту | Resi9 MCB |
|---|---|
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Захист |
| Опис полюсів | 1P |
| Кількість захищених полюсів | 1 |
| [In] номінальний струм | 40 А |
| Тип мережі | Змінний струм |
| Технологія розчеплювача | Тепломагнітний |
| Крива відключення | C |
| Відключаюча здатність | 6000 А Icn на 230 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
| Стандарти | МЕК 60898-1 |
| Знак якості | EAC UA TR |
| Частота мережі | 50/60 Гц |
|---|---|
| [Ue] номінальна робоча напруга | 230 В змінний струм 50/60 Гц |
| Межа магнітного відключення | 5...10 x In змінний струм |
| Клас обмеження | 3 відповідно до МЕК 60898-1 |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Тип керування | Перемикач |
| Місцева сигналізація | Iндикатор УВІМК/ВИМК |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Кількість модулів Ш = 9 мм | 2 |
| Висота | 81 мм |
| Ширина | 18 мм |
| Глибина | 72 мм |
| Глибина встановлення | 44 мм |
| Маса нетто | 120 г |
| Колір | Білий (RAL 9003) |
| Механічна зносостійкість | 20000 циклів |
| Електрична зносостійкість | 10000 циклів |
| Клеми підключення | Клеми тунельного типу (Зверху або знизу) - 1...35 мм² - жорсткий Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий з зажимом Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий |
| Довжина зачистки проводів | 14 мм |
| Момент затягування | 3,5 Н.м |
| Захист від витоку струму на землю | Відсутній |
| Ступінь захисту | IP20 |
|---|---|
| Ступінь забруднення | 2 відповідно до МЕК 60898-1 |
| Категорія перенапруги | ІІІ |
| Тропічне виконання | 2 відповідно до МЕК 60068-1 |
| Відносна вологість | 95 % на 55 °C |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -40…60 °C |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Болгарія |
| Комутаційна зносостійкість | 10000 циклів |
| Механічна зносостійкість | 20000 циклів |
| Ступінь захисту IP | 20 |
| Тип монтажу | На DIN рейку |
| Технічні характеристики | |
| Часострумові характеристики | C |
| Кількість модулів | 1 шт. |
| Кількість полюсів | 1 шт. |
| Номінальна робоча напруга змінного струму | 230 В |
| Номінальний струм | 10 А |
| Умови використання | АС |
| Частота струму | 50 Гц |
| Користувальницькі характеристики | |
| Артикул | A0010170002 |
| Вага (кг) | 0.093 |
| Відповідність стандартам | ДСТУ EN 60898-1 |
| Електрична Зносостійкість, циклів | 10000 |
| Механічна Зносостійкість, циклів | 20000 |
| Кількість в упаковці, шт | 12 |
| Кількість у ящику, уп | 20 |
| Кількість в ящику, шт | 240 |
| Номінальна вимикаюча здатність Icn, кА | 6 |
| Номінальна напуга ізоляції Ui, В | 500 |
| Номінальна робоча напуга Ue, В | AC230 |
| Номінальна імпульсна напуга Uimp, кВ | 4 |
| Номінальний робочий струм Ie, A | 10 |
| Об'єм, кг | 0.00011 |
| Перевага 1 | Перевірений часом механізм розчіплення, що забезпечує високу вимикаючу здатність. |
| Перевага 2 | Основа рухомих контактів усіх номіналів, а також нерухомих контактів і затискачі вімікачів номіналом 40...63А виготовлені з міді. Нерухомі контакти і затискачі менших номіналів – латунні. |
| Перевага 4 | Можливість верхнього під'єднання дроту, штирьової та вилочної шини завдяки універсальним контактним затискачам. |
| Перевага 5 | Широкі конвекційні бокові пазі запобігають перегріву при щільному приляганні автоматів. |
| Перевага 6 | Відсутність заглушок у місцях приєднання додаткового обладнання полегшує монтаж. |
| Перевага 7 | Шість стяжок збільшують жорсткість конструкції. |
| Переріз під'єднувальних проводів, мм кв | 4...25 |
| Режим експлуатації | Тривалий |
| Ступінь захисту | IP20 |
| Температура експлуатації, З | -25...+55 |
| Характеристика відключення | З |
